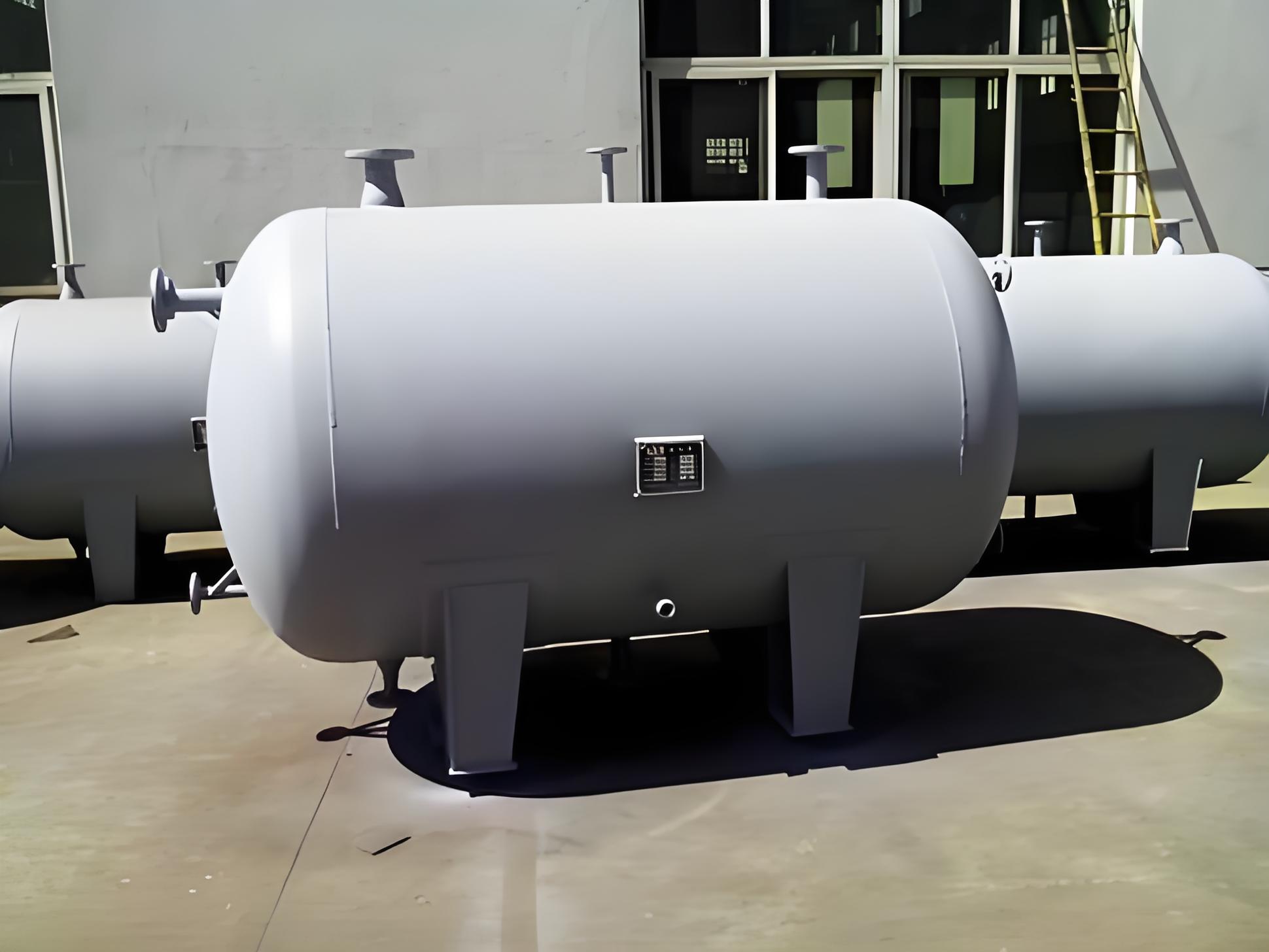

不銹鋼高位槽

不銹鋼高位槽是一種利用液位差產生靜壓實現液體輸送或穩壓的容器設備，常用于化工、制藥、食品、水處理等行業，其工作原理基于流體靜力學原理和連通器原理，核心機制如下：

一、結構組成

罐體：

由不銹鋼材質（如 304、316L）制成，具有耐腐蝕、易清潔的特點，罐體上方設進料口，底部設出料口，側面設液位計接口（如玻璃管液位計、磁翻板液位計）。

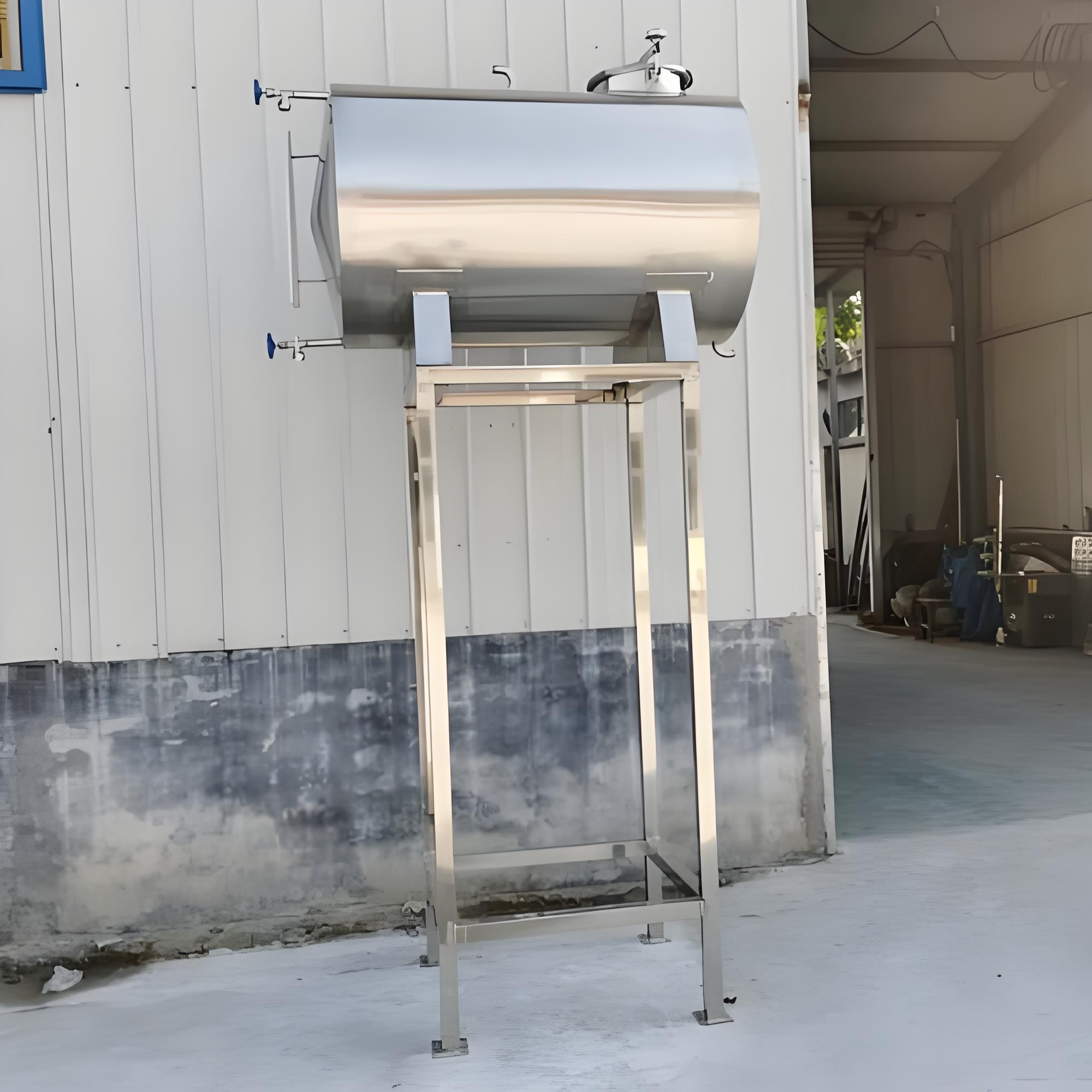

容積根據工藝需求設計（常見 50~5000L），安裝位置高于用液設備（如反應釜、泵入口），形成液位高度差（即 “靜壓頭”）。

附件：

溢流口：防止液位過高導致罐體超壓，通常與回流管道連接；

排氣口：安裝于罐體頂部，用于排除罐內空氣，避免氣阻影響液體流動；

壓力表接口：可選配壓力表監測罐內靜壓。

二、工作原理

1. 靜壓驅動液體流動

核心動力來源：高位槽安裝位置高于下游設備，利用 ** 液位高度差** 產生靜壓（公式：

P=ρgh

，其中

ρ

為液體密度，

g

為重力加速度），推動液體通過管道自流至目標設備。

應用場景：

向反應釜穩定輸送液體原料（如溶劑、助劑），無需額外動力設備（如離心泵）；

在水處理系統中作為穩壓裝置，為下游管道提供恒定壓力（如反滲透膜的進水穩壓）。

2. 液位自動平衡

進料階段：通過離心泵或高位儲罐向高位槽注入液體，液位上升至設定高度（由液位計監測）后，停止進料。

出料階段：下游設備消耗液體時，高位槽液位下降，靜壓隨之減小；為維持恒定壓力，可通過自控系統聯動進料泵，自動補充液體至設定液位（即 “定壓補水” 模式）。

3. 防止虹吸與氣阻

虹吸控制：若高位槽與下游設備落差過大，可能產生虹吸現象（液體倒流），需在管道中安裝止回閥或呼吸閥，防止系統故障。

排氣功能：?jiǎn)?dòng)初期，罐內空氣通過頂部排氣口排出，避免空氣進入管道形成 “氣柱”，阻礙液體流動（尤其在輸送黏性液體時更關鍵）。
